REAMERS

Reamer – a tool used for final machining of cylindrical holes with the required higher accuracy class. We produce reamers in the required fit class and dimensions as well as with internal cooling. Two types of reamers are usually used in turn – a roughing reamer and a finishing reamer. Reamers can be manual or machine. A machine reamer can have several versions, i.e. right-handed, left-handed, right-handed, left-handed, left-handed, straight, straight left, straight right. We also produce plug-in and shank reamers.

LIST:

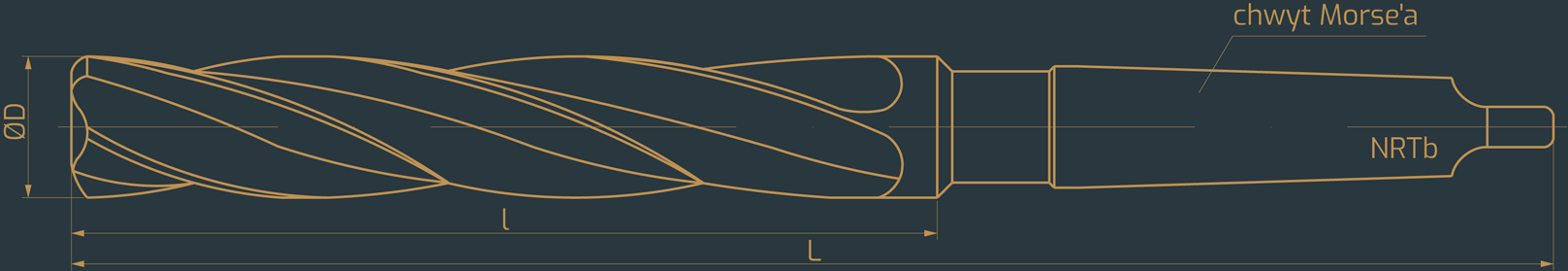

NRTb (PN-82/M – 58900)

– long machine reamer with a Morse taper shank

øD I L MT øD I L MT
7,8 75 156 1 24,7 160 281 3
8,8 81 162 1 25,7 165 286 3
9,8 87 168 1 26,7 170 291 3
10,75 94 175 1 27,7 170 291 3
11,75 94 175 1 29,7 175 296 3
12,75 101 182 1 31,6 185 306 3
13,75 108 189 1 33,6 190 339 4
14,75 114 212 2 34,6 190 339 4
15,75 120 218 2 35,6 195 344 4
16,75 125 223 2 37,6 200 349 4
17,75 130 228 2 39,6 200 349 4
18,7 135 233 2 41,6 205 354 4
19,7 140 238 2 43,6 210 359 4
20,7 145 243 2 44,6 210 359 4
21,7 150 248 2 45,6 215 364 4
22,7 155 255 2 47,6 220 369 4
23,7 160 281 3 49,6 220 369 4

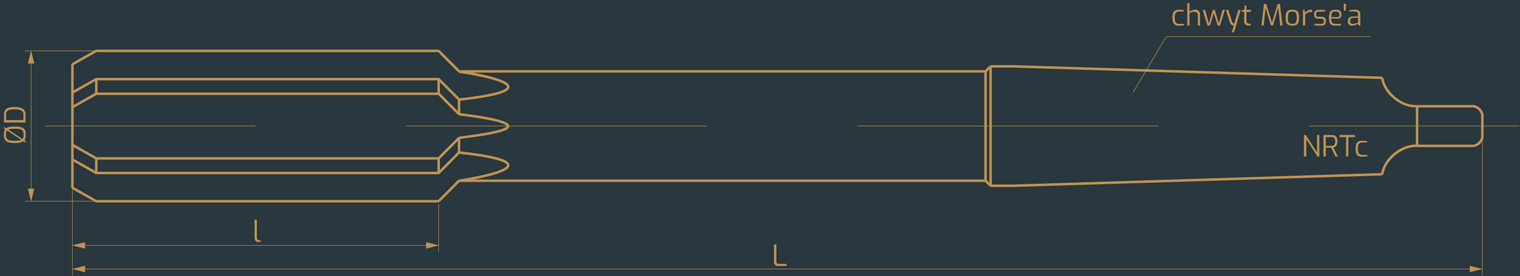

DIN 208 – A i B (NRTc)

– machine finishing reamers with Morse taper shank

øD I L MT øD I L MT
3 15 115 1 25 68 268 3
4 19 125 1 26 70 273 3
5 23 133 1 27 71 277 3
6 26 138 1 28 71 277 3
7 31 150 1 29 71 281 3
8 33 156 1 30 73 281 3
9 36 162 1 31 75 285 3
10 38 168 1 32 77 317 4
11 41 175 1 33 77 317 4
12 44 182 1 34 78 321 4
13 44 182 1 35 78 321 4
14 47 189 1 36 79 325 4
15 50 204 2 37 79 325 4
16 52 210 2 38 81 329 4
17 54 214 2 39 81 329 4
18 56 219 2 40 81 329 4
19 58 223 2 42 82 333 4
20 60 228 2 44 83 336 4
21 62 232 2 45 83 336 4
22 64 237 2 46 84 340 4
23 66 241 2 48 86 344 4
24 68 268 3 50 86 344 4

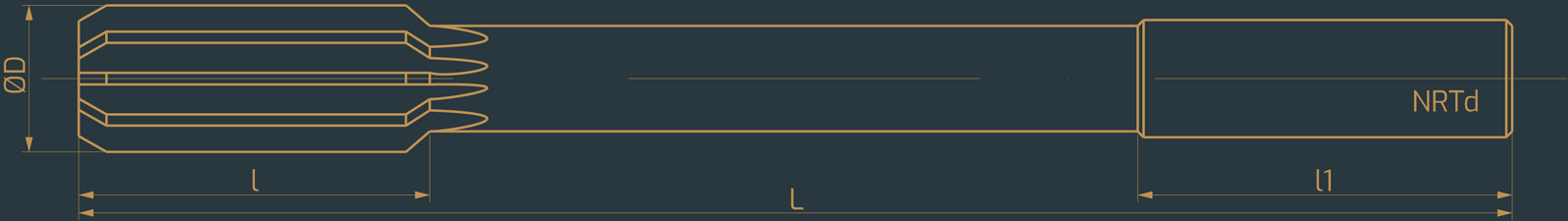

DIN 212 C, D (NRTd)

– machine finishing reamers with cylindrical shank

øD ød(h9) I l1 L øD ød(h9) I l1 L
1,5 1,5 8 – 40 8,5 8 33 42 117
1,6 1,6 9 – 43 9 9 36 44 125
1,8 1,8 10 – 46 10 10 38 46 133
2 2 10 – 49 11 10 41 46 142
2,5 2,5 14 – 57 12 10 44 46 151
2,8 2,8 15 – 61 13 10 44 46 151
3 3 15 – 61 14 12,5 47 50 160
3,2 3,2 16 – 65 15 12,5 50 50 162
3,5 3,5 18 – 70 16 12,5 52 50 170
4 4 19 32 75 17 14 54 52 175
4,5 4,5 21 33 80 18 14 56 52 182
5 5 23 34 86 19 16 58 58 189
5,5 5,6 26 36 93 20 16 60 58 195
6 5,6 26 36 93 21 18 60 58 215
6,5 6,3 28 38 101 22 18 60 63 225
7 7,1 31 40 109 23 18 60 63 230
7,5 7,1 31 40 109 24 20 60 63 240
8 8 33 42 117 25 20 60 64 245

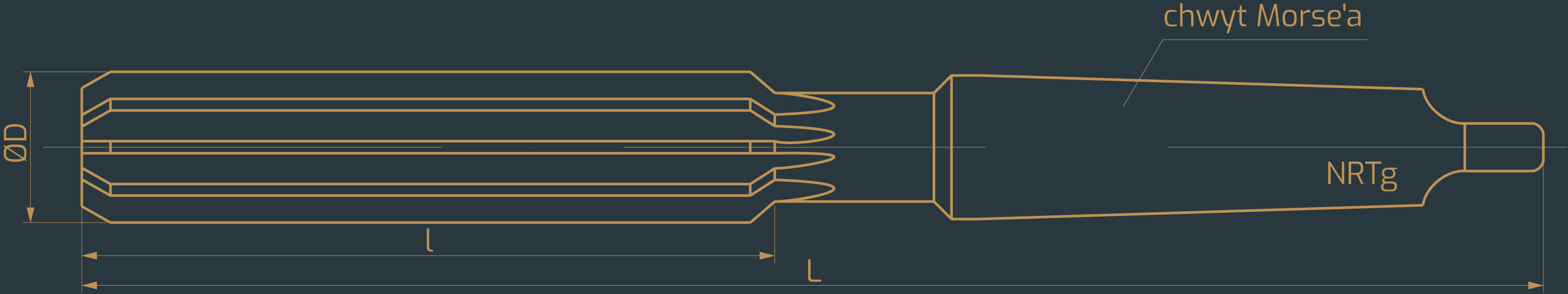

NRTg-A, B (PN – 82 / M – 58902)

– long machine finishing reamers with tapered shank

øD I L MT øD I L MT
7 54 134 1 25 115 242 3
8 58 138 1 26 115 242 3
9 62 142 1 27 124 251 3
10 66 146 1 28 124 251 3
11 71 151 1 30 124 251 3
12 76 156 1 32 133 293 4
13 76 156 1 34 142 302 4
14 81 161 1 35 142 302 4
15 81 181 2 36 142 302 4
16 87 187 2 38 152 312 4
17 87 187 2 40 152 312 4
18 93 193 2 42 152 312 4
19 93 193 2 44 163 323 4
20 100 200 2 45 163 323 4
21 100 200 2 46 163 323 4
22 107 207 2 48 174 334 4
23 107 207 2 50 174 334 4
24 115 242 3

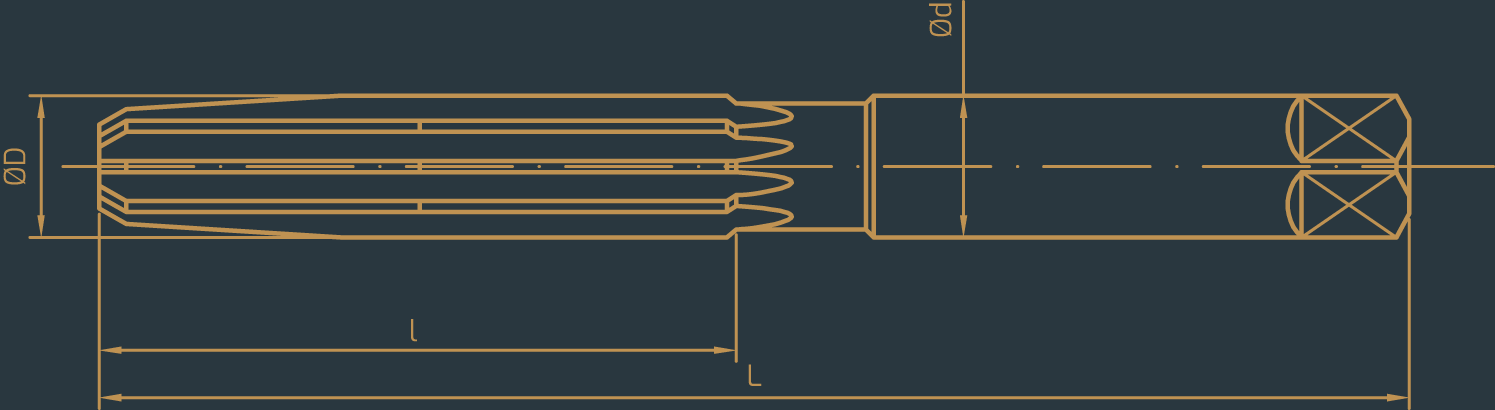

DIN 206 A, B (NRTh)

long machine finishing reamers with tapered shank

øD ød (e9) I L øD ød (e9) I L
1,5 1,5 20 41 19,5 19,5 100 201
1,6 1,6 21 44 20 20 100 201
1,8 1,8 23 47 21 21 100 201
2 2 25 50 22 22 107 215
2,5 2,5 29 58 23 23 107 215
3 3 31 62 24 24 115 231
3,5 3,5 35 71 25 25 115 231
4 4 38 76 26 26 115 231
4,5 4,5 41 81 27 27 124 247
5 5 44 87 28 28 124 247
5,5 5,5 47 93 29 29 124 247
6 6 47 93 30 30 124 247
6,5 6,5 50 100 31 31 133 265
7 7 54 107 32 32 133 265
7,5 7,5 54 107 33 33 133 265
8 8 58 115 34 34 142 284
8,5 8,5 58 115 35 35 142 284
9 9 62 124 36 36 142 284
9,5 9,5 62 124 37 37 142 284
10 10 66 133 38 38 152 305
10,5 10,5 66 133 39 39 152 305
11 11 71 142 40 40 152 305
11,5 11,5 71 142 41 41 152 305
12 12 76 152 42 42 152 305
12,5 12,5 76 152 43 43 163 326
13 13 76 152 44 44 163 326
13,5 13,5 81 163 45 45 163 326
14 14 81 163 46 46 163 326
14,5 14,5 81 163 47 47 163 326
15 15 81 163 48 48 174 347
15,5 15,5 87 175 49 49 174 347
16 16 87 175 50 50 174 347
16,5 16,5 87 175 52 52 174 347
17 17 87 175 55 55 184 367
17,5 17,5 93 188 56 56 184 367
18 18 93 188 58 58 184 367
18,5 18,5 93 188 60 60 184 367
19 19 93 188

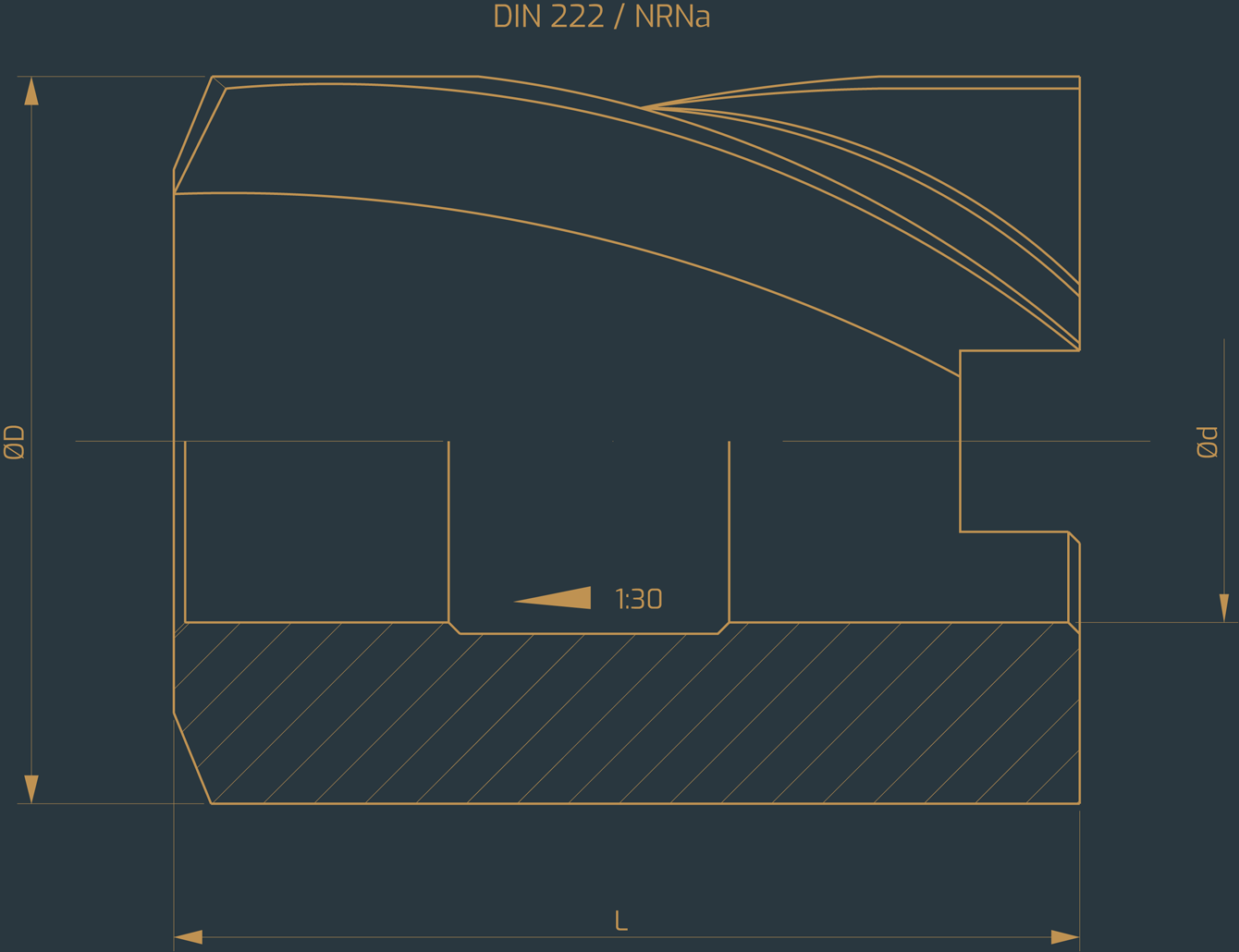

DIN 222 – NRNa

– REAMER DIN 222


Possibility of manufacturing in any class and size

øD (h8) ød L z øD (h8) ød L z
19,7 10 40 4 45,6 22 63 4
20,7 10 40 4 47,6 22 63 4
21,7 10 40 4 49,6 22 63 4
22,7 10 40 4 51,2 27 71 4
23,7 13 45 4 54,2 27 71 4
24,7 13 45 4 55,2 27 71 4
25,7 13 45 4 57,2 27 71 4
26,7 13 45 4 59,2 27 71 4
27,7 13 45 4 61,2 32 80 4
28,7 13 45 4 62,2 32 80 4
29,7 13 45 4 64,2 32 80 4
31,6 16 50 4 66,2 32 80 4
33,6 16 50 4 70,2 32 80 4
34,6 16 50 4 71,2 40 90 4
35,6 19 56 4 74,2 40 90 4
37,6 19 56 4 79,2 40 90 4
39,6 19 56 4 84 40 90 4
41,6 19 56 4 89 50 100 4
43,6 22 63 4 94 50 100 4
44,6 22 63 4 99 50 100 4

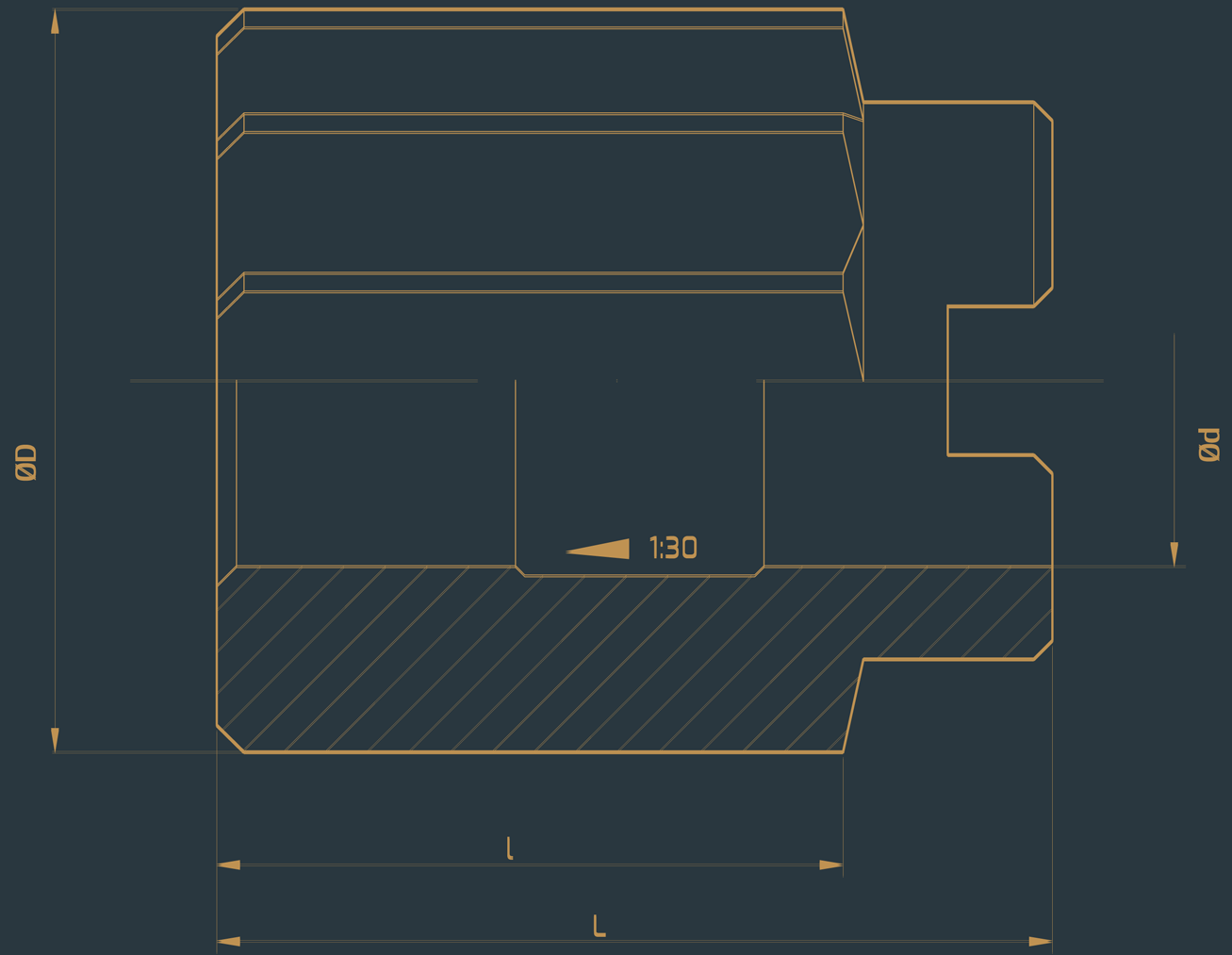

DIN 219 – (NRNb)

– machine reamers, finishing tools, insert reamers


Possibility of manufacturing in any class and size

øD ød I L øD ød I L
18 13 32 45 45 22 45 63
19 13 32 45 46 22 45 63
20 13 32 45 48 22 45 63
21 13 32 45 50 22 45 63
22 13 32 45 52 27 50 71
23 13 32 45 55 27 50 71
24 13 32 45 58 27 50 71
25 13 32 45 60 27 50 71
26 13 32 45 62 32 56 80
27 13 32 45 65 32 56 80
28 13 32 45 70 32 56 80
29 13 32 45 72 40 63 90
30 13 32 45 75 40 63 90
32 16 36 50 80 40 63 90
34 16 36 50 85 40 63 90
35 16 36 50 90 50 71 100
36 16 36 50 95 50 71 100
38 19 40 56 100 50 71 100
40 19 40 56 105 50 71 100
42 19 40 56 110 50 71 100

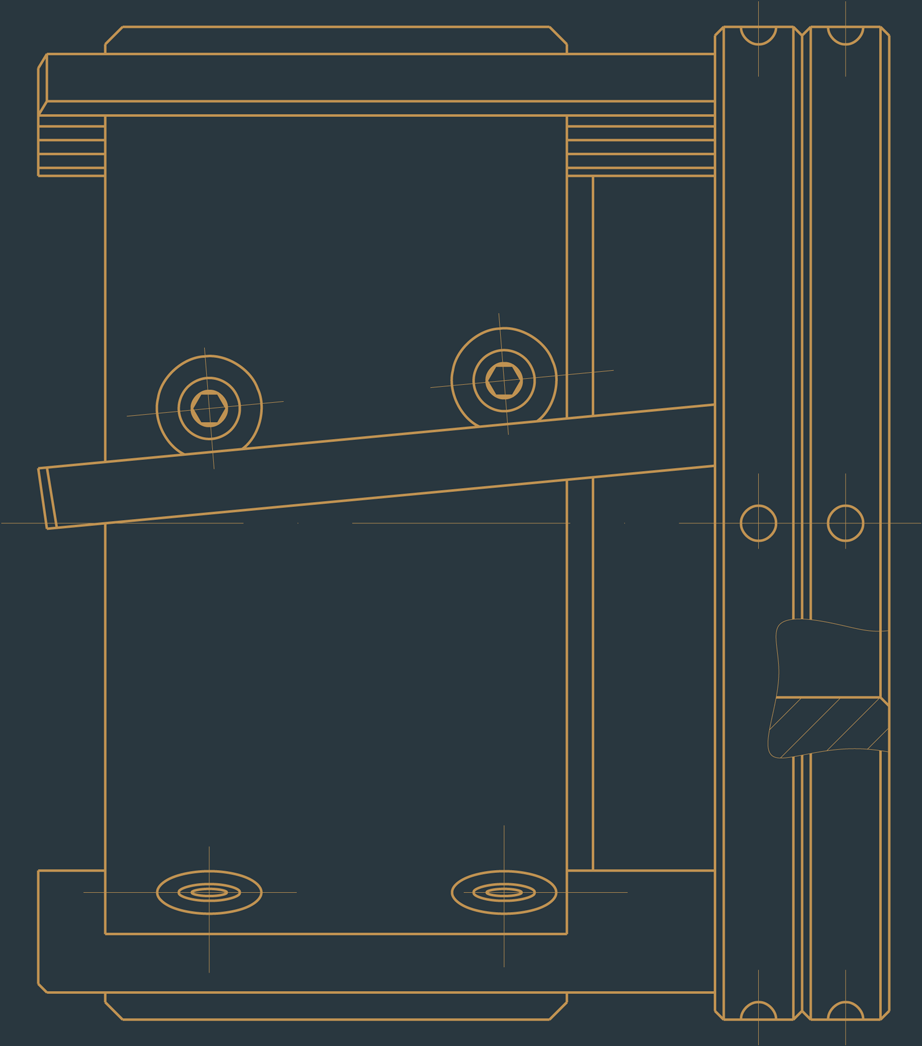

NRNd

– adjustable reamers with grooved inserts

Range of machining
50 -55
55 -60
60 -66
66 -72
72 -78
78 -84
84 -92
92 -100
120 -130
130 -140
140-150
150-160
160-170
170-180

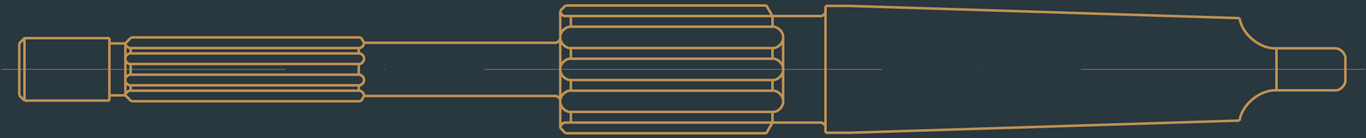

STEP SPECIAL REAMER

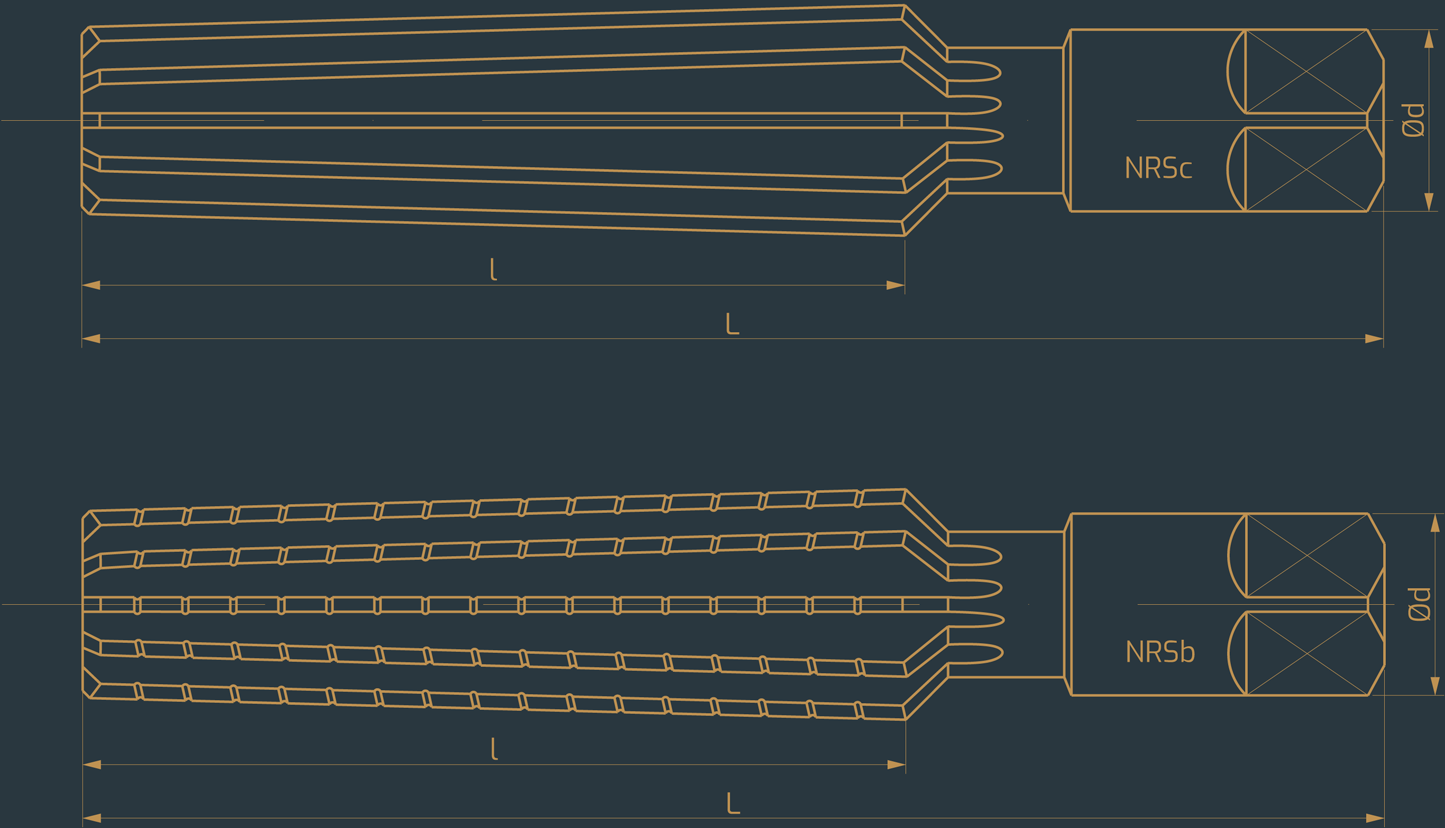

DIN 204-C i B (NRSc i NRSb)

– hand finishing reamers for Morse taper sockets

Morse taper ød l1 l L
0 8 48 61 93
1 10 50 66 102
2 14 61 79 121
3 20 76 96 146
4 25 97 119 179
5 31.5 124 150 222
6 45 176 208 300

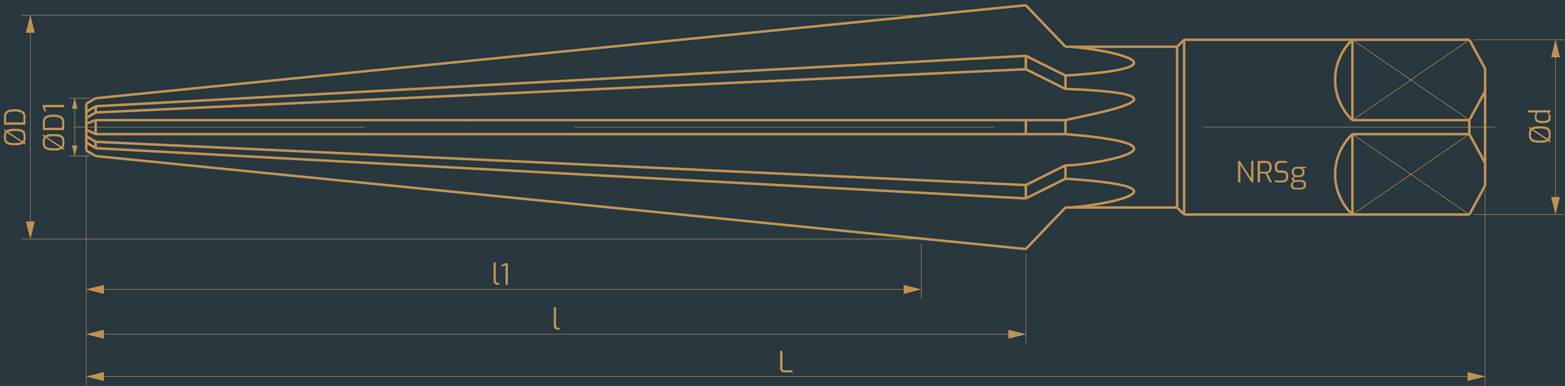

NRSg ( PN-90/ M – 58996 )

– hand taper reamers with 1:10 taper

Ø D ød l l1 L Ø D1
10 10 70 60 100 4
16 14 80 70 115 9
20 16 90 80 135 12
25 20 110 100 160 15
32 25 140 120 200 20
40 31,5 160 140 230 26
50 40 200 180 280 32
63 50 220 200 310 43
80 56 270 250 370 55
100 63 320 300 430 70

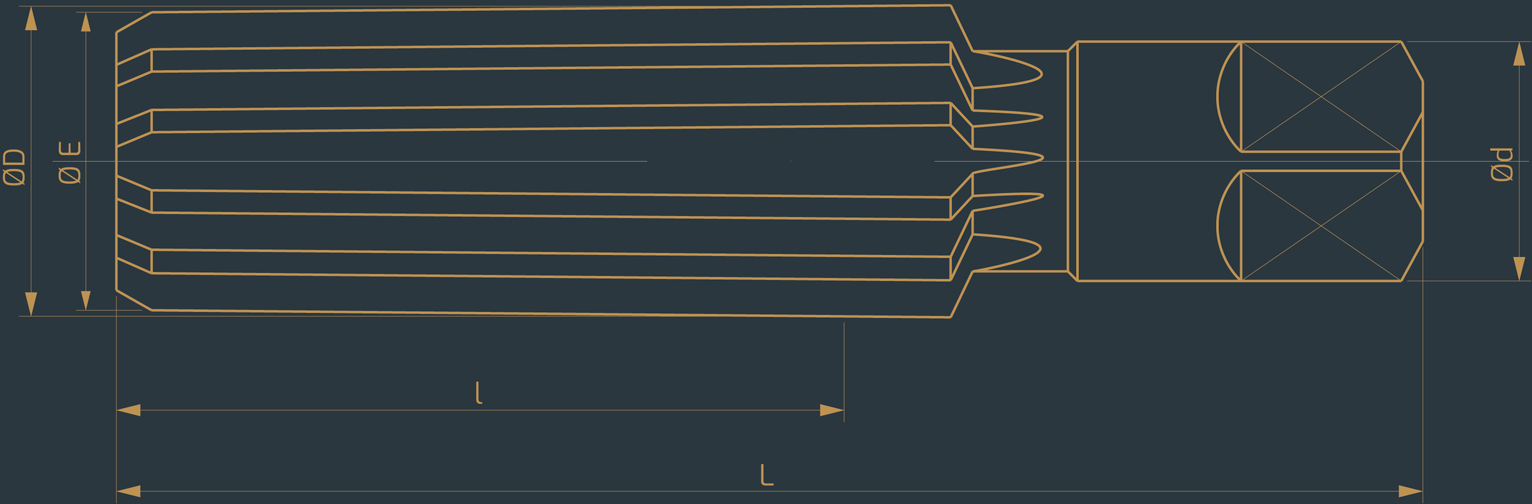

NRSh ( PN–89/M-58997)

– hand taper reamers with 1:30 taper

ø D1 ø D ø d L l K
10 10,3 10 70 51 8
13 13,3 13 80 57 10
16 16,4 14 90 66 11,2
19 19,4 16 100 69 12,5
22 22,5 20 110 75 16
27 27,5 20 125 84 16
32 32,6 25 140 93 20
40 40,7 32 160 108 25
50 50,7 40 180 117 31,5
60 60,8 50 200 126 40

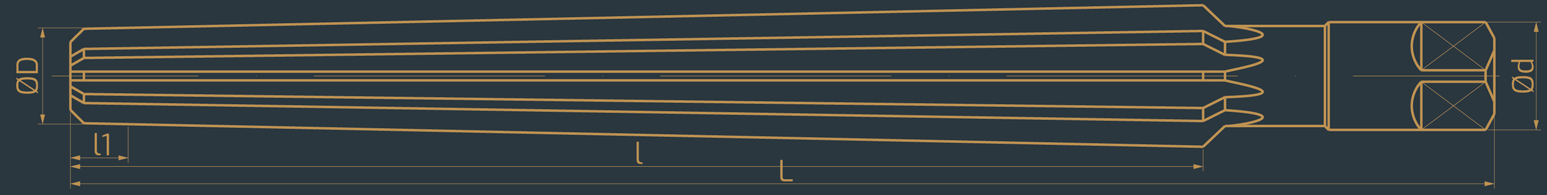

DIN 9-A (NRSk)

– hand taper reamers with 1:50 taper

ø D1 ø D ø d l1 l L
2 2,86 3,15 5 48 68
2,5 3,36 3,15 5 48 68
3 4,05 4 5 58 80
4 5,26 5 5 68 93
5 6,36 6,3 5 73 100
6 8 8 5 105 135
8 10,8 10 5 145 180
10 13,4 12,5 5 175 215
12 16 14 10 210 255
13 16,3 18 10 220 260
16 20,4 18 10 230 280
20 24,8 22,4 10 250 310
25 30,7 28 15 300 370
30 36,1 31,5 15 320 400
32 38,1 31,5 15 320 400
40 46,5 40 15 340 430
50 56,9 50 15 360 460



NRTa, NRTb, NRTc, NRTd, NRTg A/B, NRNa, NRNb, NRNd, NRSg, NRSh, NRSk, NRSc, NRSb, NRZe, DIN 208, DIN 212, DIN 222, DIN 219, DIN 9, DIN 204, DIN 206, DIN 311, special reamers
