Drills

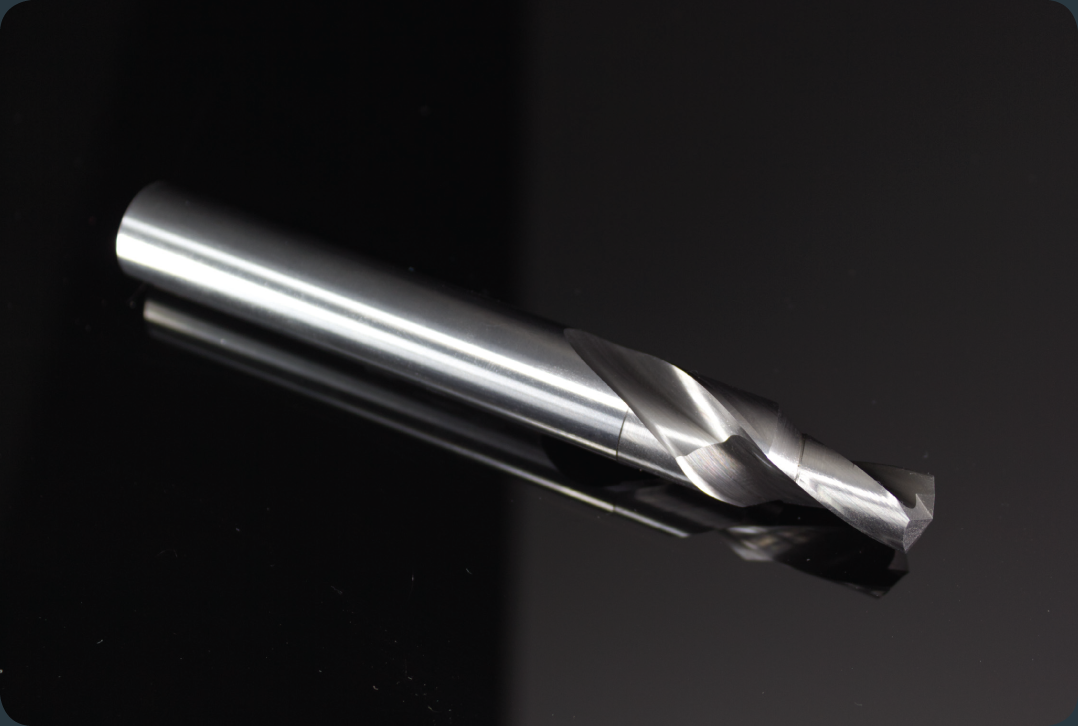

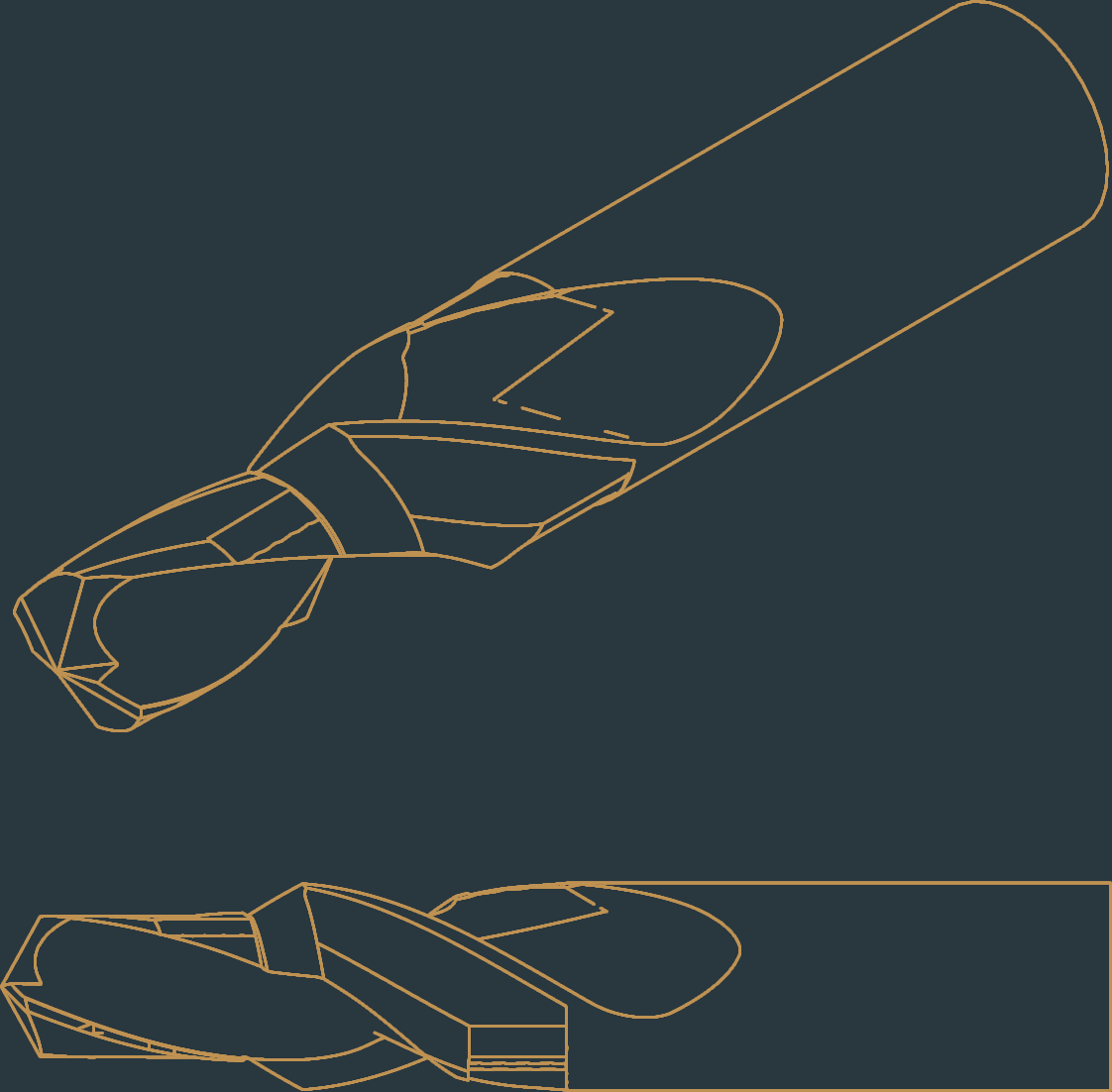

Drill – cutting tool for making holes. We also produce cobalt drills with Morse taper of extended length and folding drill-reamers with a powder steel plate and internal cooling.

LIST:

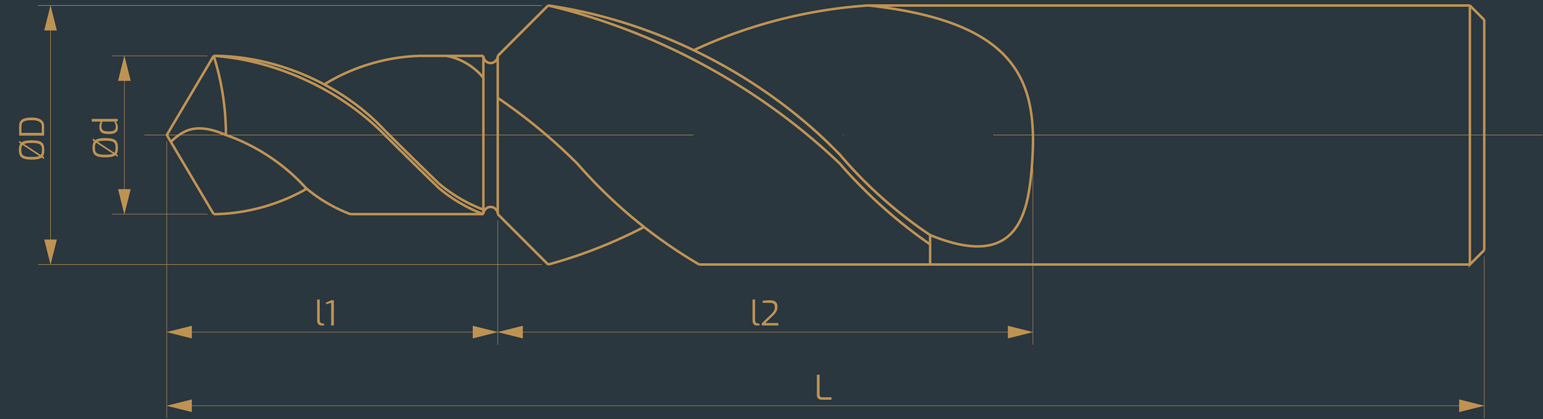

DIN 1897

– short step drills 180° for through holes for cylindrical head screws

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 3,4 6 9 34 66
M4 4,5 8 11 39 79
M5 5,5 10 13 45 89
M6 6,6 11 15 57 95
M8 9 15 19 68 111
M10 11 18 23 99 123

SHORT STEP DRILLS 90°

for threaded holes and chamfering

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 2,5 3,4 8,8 52 20
M4 3,3 4,5 11,4 58 24
M5 4,2 5,5 13,6 66 28
M6 5 6,6 16,5 70 31
M8 6,8 9 21 84 40
M10 10,2 13,5 30 107 54

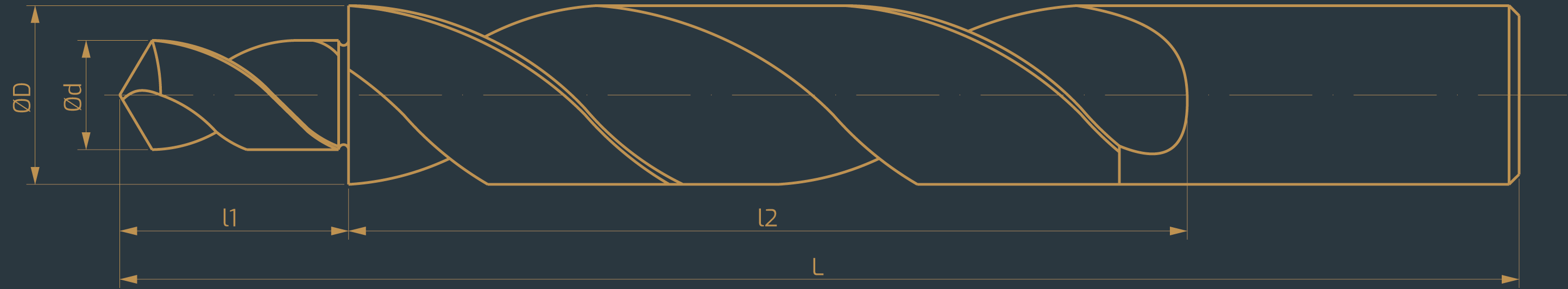

DIN 1897

– short step drill 90° for threaded holes and chamfering

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 2,5 3,4 8,8 20 52
M4 3,3 4,5 11,4 24 58
M5 4,2 5,5 13,6 28 66
M6 5 6,6 16,5 31 70
M8 6,8 9 21 40 84
M10 8,5 11 25,5 47 95
M12 10,2 13,5 30 54 107

DIN 1897

– short step drill 90° for through holes for countersunk screws

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 3,2 6 9 28 66
M4 4,3 8 11 37 79
M5 5,3 10 13 43 89
M6 6,4 11,5 15 47 95
M8 8,4 15 19 56 111
M10 10,5 19 23 64 127

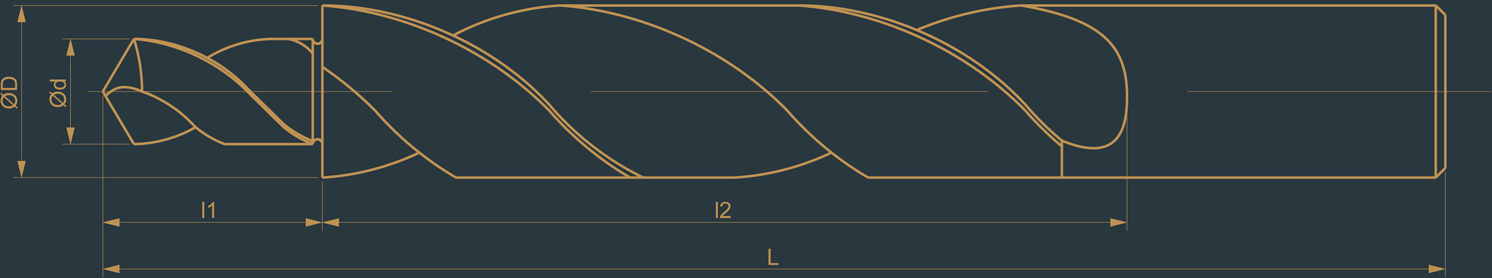

DIN 8376

– step drill 180° for through holes for cylindrical head screws

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 3,4 6 9 57 93
M4 4,5 8 11 75 117
M5 5,5 10 13 87 133
M6 6,6 11 15 94 142
M8 9 15 19 114 169
M10 11 18 23 130 191

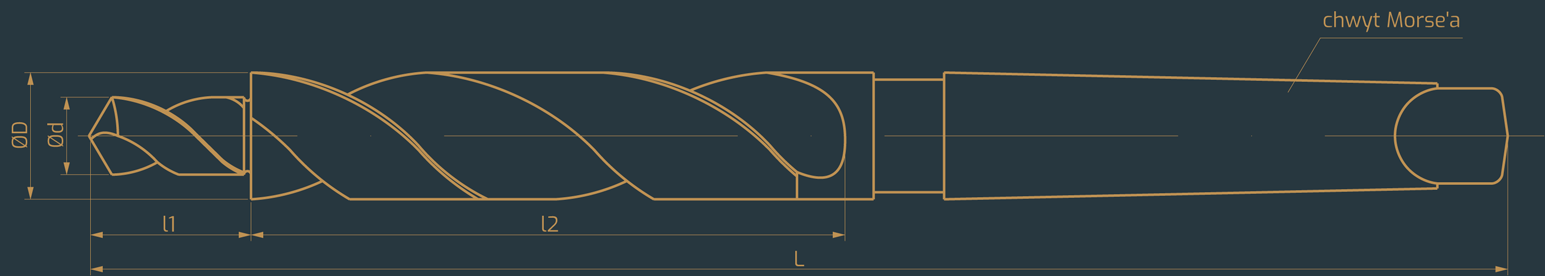

DIN 8377

– step drill 180° for through holes for cylindrical head screws

for thread Morse ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M5 1 5,5 10 13 87 168
M6 1 6,6 11 15 94 175
M8 2 9 15 19 114 212
M10 2 11 18 23 130 228
M12 2 13,5 20 27 140 238
M14 3 15,5 24 31 160 281
M16 3 17,5 26 35 165 286
M18 3 20 30 39 165 286
M20 4 22 33 43 185 334

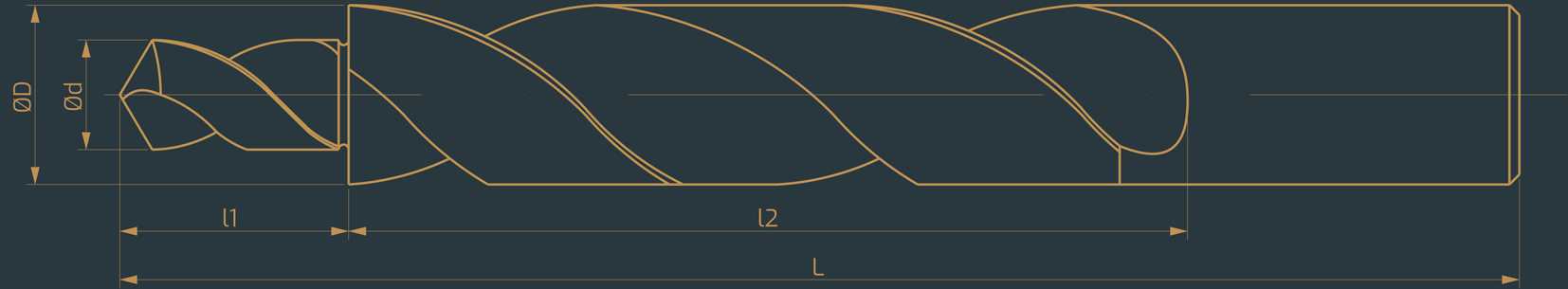

DIN 8374

– 90° step drill for through holes for countersunk screws

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 3,2 6 9 57 93
M4 4,3 8 11 75 117
M5 5,3 10 13 87 133
M6 6,4 11,5 15 94 142
M8 8,4 15 19 114 169
M10 10,5 19 23 135 198

DIN 8375

– 90° step drill for through holes for countersunk screws

for thread Morse ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M5 1 5,5 11 13 94 175
M6 1 6,6 13 15 101 182
M8 2 9 17,5 19 130 228
M10 2 11 21,5 23 150 248

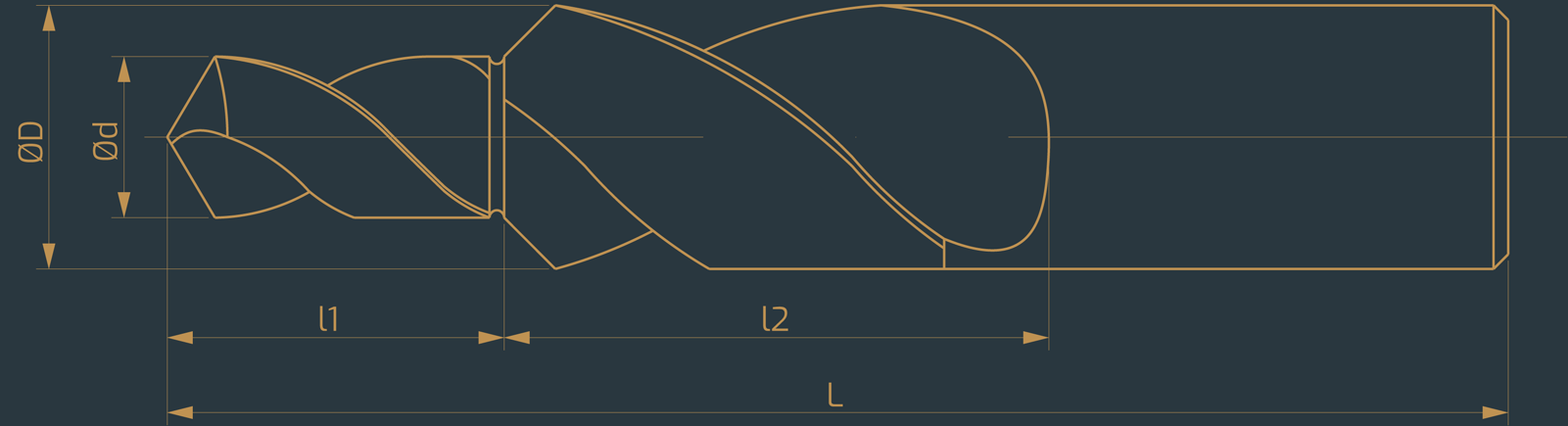

DIN 8378

– 90° stepped drill for holes for thread

for thread ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M3 2,5 3,4 8,8 39 70
M4 3,3 4,5 11,4 47 80
M5 4,2 5,5 13,6 57 93
M6 5 6,6 16,5 63 101
M8 6,8 9 21 81 125
M10 8,5 11 25,5 94 142
M12 10,2 13,5 30 108 160

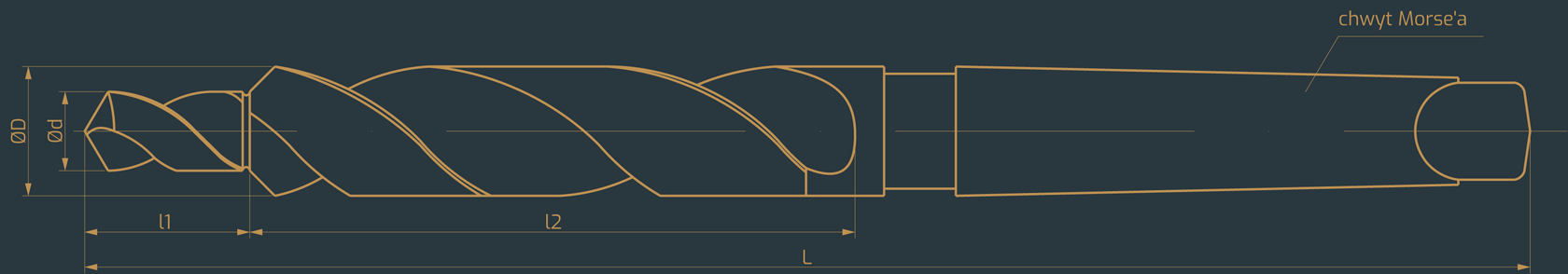

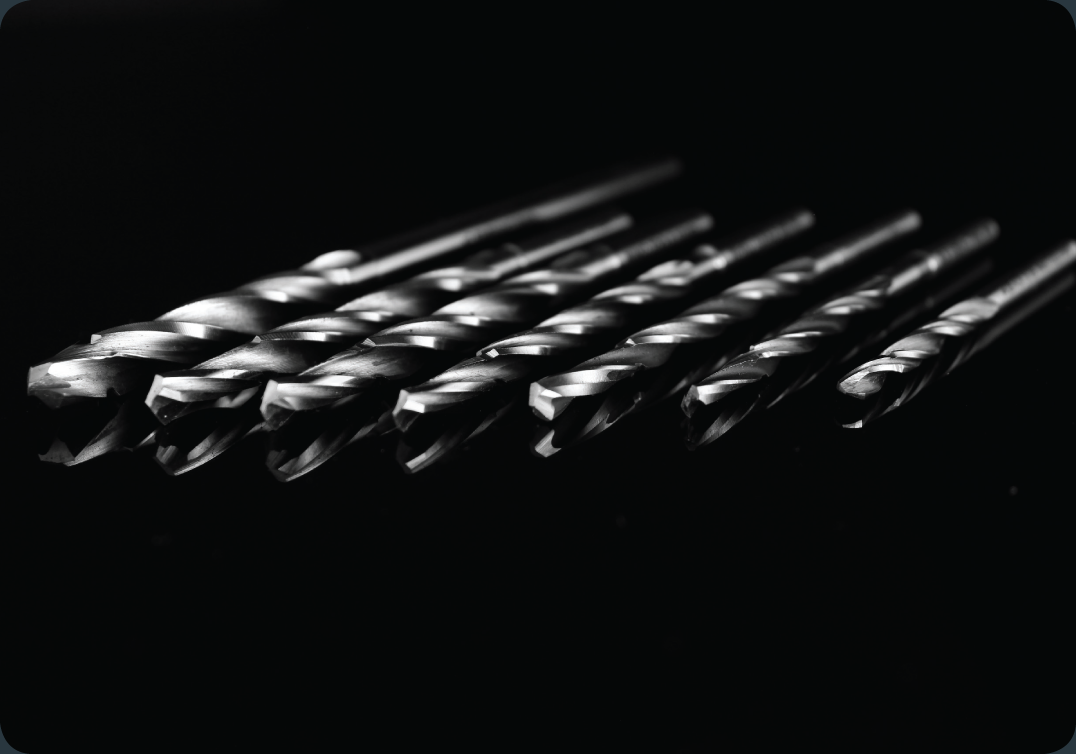

DIN 8379

– 90° step drill for threaded holes

for thread Morse ød [mm] øD [mm] l1 [mm] l2 [mm] L [mm]
M8 1 6,8 9 21 81 162
M10 1 8,5 11 25,5 94 175
M12 1 10,2 13,5 30 108 189
M14 2 12 15,5 34,5 130 228
M16 2 14 17,5 38,5 130 228
M18 2 15,5 20 43,5 130 228
M20 2 17,5 22 47,5 130 288

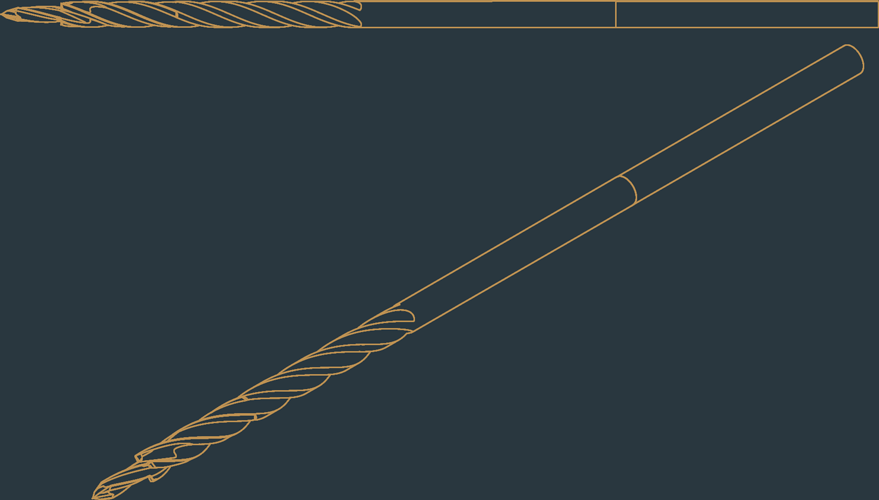

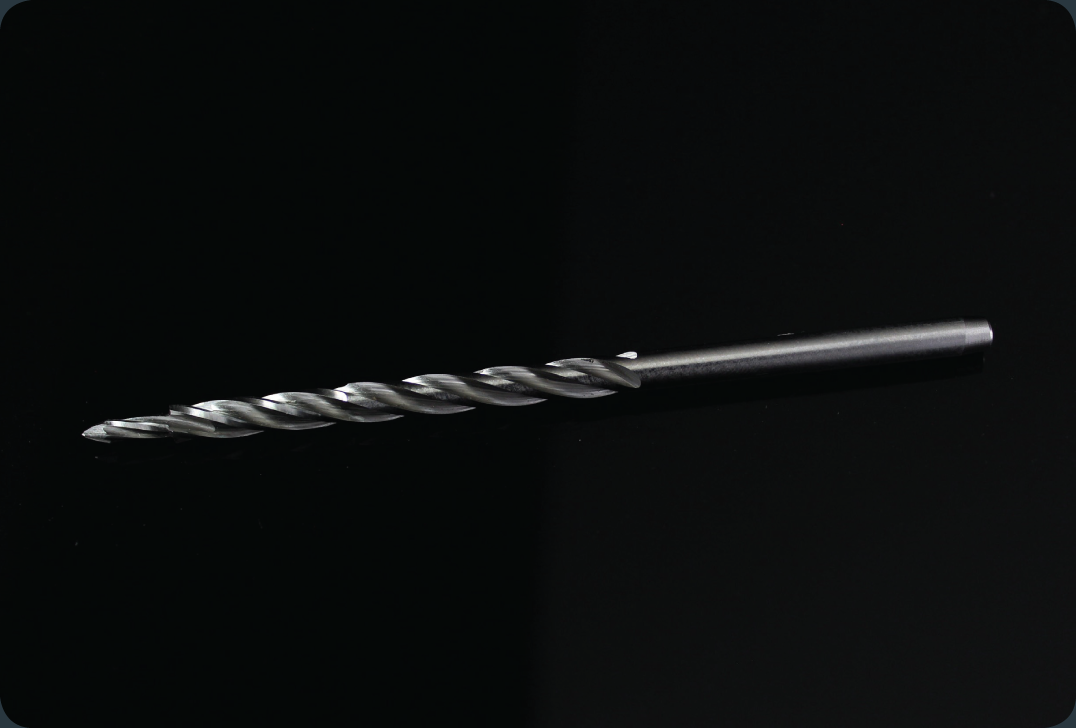

STEP DRILL FOR LONG HOLES

STEP DRILL
